Conception de colonnes ballastées à Montreuil : analyse géotechnique et dimensionnement

Q: Quel est le coût indicatif d'un traitement par colonnes ballastées à Montreuil ?

Le coût d'une campagne de colonnes ballastées à Montreuil varie généralement entre 1 290 € et 4 890 € par colonne, selon le diamètre (600 à 900 mm), la profondeur d'arrêt (souvent 8 à 15 mètres pour atteindre le toit marno-calcaire) et les sujétions d'accès en zone urbaine dense. Ce montant inclut la mobilisation du vibreur, la fourniture du ballast conforme à la norme NF EN 933, et les essais de réception par chargement statique.

Q: Les colonnes ballastées sont-elles adaptées aux sols de Montreuil avec présence de gypse ?

Les sols de Montreuil, en particulier ceux du Bas-Montreuil, présentent localement des poches de dissolution de gypse antéludien. Les colonnes ballastées peuvent être mises en œuvre à condition de réaliser une reconnaissance spécifique par sondages destructifs avec enregistrement de paramètres, et de prévoir un matelas de répartition granulaire de 0,50 m minimum. Le risque de création de chemin préférentiel d'infiltration est géré par l'interposition d'un géotextile filtrant en tête de colonne et par la compacité élevée du ballast mis en place par passes remontantes.

Q: Quels sont les essais de contrôle à prévoir en phase chantier ?

Le contrôle d'exécution des colonnes ballastées suit la norme NF EN 14731 et comprend l'enregistrement en continu de la profondeur, de l'intensité du vibreur et de la consommation de ballast par passe. En réception, on réalise des essais de chargement sur colonne isolée (taux de 1 pour 100 colonnes) avec mesure de tassement sous paliers, complétés par des essais de contrôle de compactage du ballast en tête et éventuellement des profils CPT inter-colonnes pour vérifier l'augmentation de résistance du sol encaissant.

Sur les plateformes de chantier de Montreuil, le vibreur à aiguille pénètre le sol en refoulement, compactant le ballast par passes successives de bas en haut. Ce procédé, encadré par la norme NF EN 14731:2004, permet de constituer des colonnes de gravier de module contrôlé qui densifient le terrain encaissant et reportent les charges vers les horizons compétents. À Montreuil, commune de Seine-Saint-Denis qui culmine à 117 mètres sur le plateau de Romainville avant de descendre vers la vallée de la Marne, les contrastes d'altitude génèrent des séquences géologiques variées où la conception des colonnes ballastées doit s'adapter à la raideur relative entre le matériau d'apport et le sol traité. L'analyse préalable de la stratigraphie locale conditionne le choix du maillage, du diamètre nominal et de la longueur des inclusions pour atteindre le facteur de réduction de tassement visé sous les dallages industriels ou les remblais d'infrastructure routière.

Le facteur d'amélioration du sol par colonnes ballastées dépasse rarement 3,5 dans les limons altérés du plateau de Montreuil, exigeant une vérification rigoureuse du cisaillement en base de colonne.

Nos domaines de service

Pentes et murs

Analyse de stabilité des pentes ›Conception d'ancrages actifs/passifs ›Conception de murs de soutènement ›

VOIR TOUT PENTES ET MURS ›

Excavations souterraines

Analyse géotechnique pour tunnels en sols mous ›Conception géotechnique des excavations profondes ›Surveillance géotechnique des excavations ›

VOIR TOUT EXCAVATIONS SOUTERRAINES ›

Géotechnique routière

Conception de chaussées souples ›Conception de chaussées rigides ›Étude CBR pour conception routière ›

VOIR TOUT GÉOTECHNIQUE ROUTIÈRE ›

Méthodologie et portée

Le climat de Montreuil, de type océanique dégradé avec des précipitations moyennes annuelles de 640 mm et des fluctuations saisonnières de la nappe phréatique dans les formations du Ludien et du Bartonien, impose une vigilance particulière sur le comportement hydraulique des colonnes ballastées. En période de hautes eaux, le contraste de perméabilité entre le ballast drainant et le sol limoneux encaissant peut activer un rôle de drain vertical, accélérant la consolidation primaire — un avantage certain lorsqu'il est anticipé, mais un risque de débourrage si la filtration n'est pas maîtrisée. Notre équipe technique intègre ces paramètres hydrogéologiques dès la phase de reconnaissance, en couplant l'étude de sol avec un essai CPT pour établir un profil continu de résistance de pointe et de frottement latéral, essentiel au calage des paramètres de dimensionnement selon les recommandations du CFMS. Le dimensionnement sous combinaison ELU et ELS suit la méthode de Priebe, vérifiant le coefficient de sécurité au poinçonnement et l'amplitude des tassements résiduels en fonction du taux de substitution retenu.

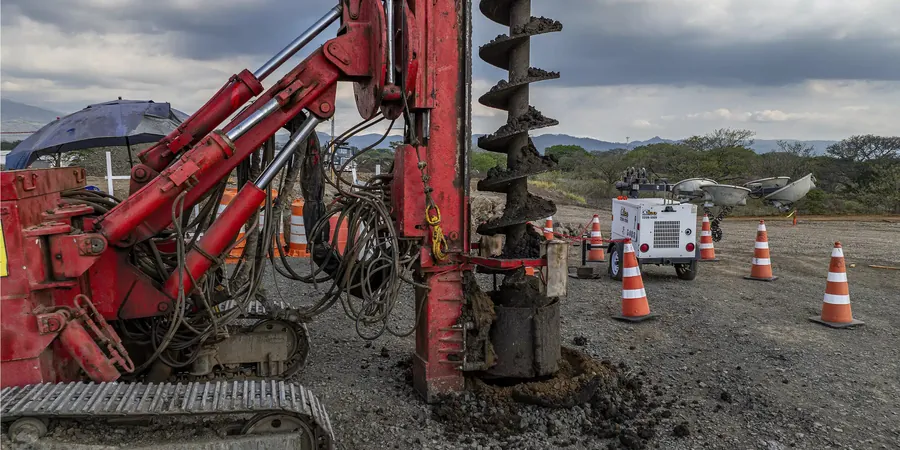

Conception de colonnes ballastées à Montreuil : analyse géotechnique et dimensionnement — Image technique — Montreuil

Considérations locales

Montreuil a connu une expansion urbaine accélérée à partir des années 1960 avec l'édification de zones d'activité et de grands ensembles sur d'anciennes parcelles maraîchères et des remblais de fond de vallon, notamment dans le secteur du Bas-Montreuil. Ces remblais anthropiques hétérogènes, parfois mêlés à des débris de plâtre issus de l'exploitation historique des carrières souterraines de gypse du Massif de l'Hautil, constituent un horizon de fondation médiocre dont l'épaisseur peut atteindre 4 à 6 mètres. La conception de colonnes ballastées dans ce contexte exige une attention particulière au risque de cavités résiduelles et à la dissolution du gypse antéludien, phénomène qui affecte la stabilité à long terme des inclusions. Le plan de prévention des risques de mouvements de terrain de Montreuil cartographie ces aléas, et tout projet doit justifier que le traitement de sol ne créera pas de chemin préférentiel d'infiltration susceptible d'accélérer la dissolution. Un maillage trop lâche ou une longueur insuffisante des colonnes, arrêtées avant d'atteindre un substratum stable, expose l'ouvrage à des tassements différentiels incompatibles avec l'usage prévu, en particulier sous les voiries lourdes ou les plates-formes logistiques.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Normes applicables

NF EN 14731:2004 – Exécution des travaux géotechniques spéciaux – Colonnes ballastées, NF P 94-261 (Eurocode 7 – NF EN 1997-1:2005) – Calcul géotechnique – Fondations superficielles sur sols renforcés, CFMS – Recommandations pour la conception, le calcul, l'exécution et le contrôle des colonnes ballastées (2011), NF EN 933 – Essais pour déterminer les caractéristiques géométriques et mécaniques des granulats, DTU 13.2 – Fondations profondes (pour interaction colonnes/pieux éventuels)

Paramètres techniques

Paramètre	Valeur typique
Diamètre nominal des colonnes	600 à 900 mm
Module de déformation du ballast	50 à 100 MPa (E50)
Angle de frottement interne du ballast	38° à 42°
Taux de substitution surfacique	5 % à 20 %
Facteur d'amélioration (n0)	1,5 à 3,5 selon sol encaissant
Tassement résiduel admissible	< 2 cm pour dallage industriel
Norme de référence exécution	NF EN 14731:2004
Longueur maximale usuelle	8 à 15 m (refus sur toit marno-calcaire)

Questions fréquentes

Quel est le coût indicatif d'un traitement par colonnes ballastées à Montreuil ?

Le coût d'une campagne de colonnes ballastées à Montreuil varie généralement entre 1 290 € et 4 890 € par colonne, selon le diamètre (600 à 900 mm), la profondeur d'arrêt (souvent 8 à 15 mètres pour atteindre le toit marno-calcaire) et les sujétions d'accès en zone urbaine dense. Ce montant inclut la mobilisation du vibreur, la fourniture du ballast conforme à la norme NF EN 933, et les essais de réception par chargement statique.

Les colonnes ballastées sont-elles adaptées aux sols de Montreuil avec présence de gypse ?

Les sols de Montreuil, en particulier ceux du Bas-Montreuil, présentent localement des poches de dissolution de gypse antéludien. Les colonnes ballastées peuvent être mises en œuvre à condition de réaliser une reconnaissance spécifique par sondages destructifs avec enregistrement de paramètres, et de prévoir un matelas de répartition granulaire de 0,50 m minimum. Le risque de création de chemin préférentiel d'infiltration est géré par l'interposition d'un géotextile filtrant en tête de colonne et par la compacité élevée du ballast mis en place par passes remontantes.

Quels sont les essais de contrôle à prévoir en phase chantier ?

Le contrôle d'exécution des colonnes ballastées suit la norme NF EN 14731 et comprend l'enregistrement en continu de la profondeur, de l'intensité du vibreur et de la consommation de ballast par passe. En réception, on réalise des essais de chargement sur colonne isolée (taux de 1 pour 100 colonnes) avec mesure de tassement sous paliers, complétés par des essais de contrôle de compactage du ballast en tête et éventuellement des profils CPT inter-colonnes pour vérifier l'augmentation de résistance du sol encaissant.
