Conception d'isolation sismique à la base à Montreuil

Reconnaissances géotechniques sur lesquelles construire.

EN SAVOIR PLUS

Entre le quartier de la Mairie, posé sur les alluvions anciennes, et les pentes de La Madrague, la nature du sous-sol change radicalement en quelques centaines de mètres. À Montreuil, cette variabilité géologique pèse directement sur la conception parasismique. Un immeuble R+4 dans le centre-ville ne dialogue pas avec le sol de la même manière qu'une villa sur les hauteurs. L'isolation sismique à la base vient justement répondre à cette hétérogénéité en découplant la structure du mouvement du sol. On installe des isolateurs — généralement des appuis en élastomère fretté ou des systèmes à friction pendulaire — entre la fondation et la superstructure. Cela réduit drastiquement l'accélération transmise aux étages, protégeant à la fois l'intégrité structurelle et les équipements sensibles. Dans une commune où le risque sismique est classé en zone 4, cette approche change la donne pour les projets neufs comme pour la réhabilitation de bâtiments stratégiques. Nous travaillons main dans la main avec les équipes de maîtrise d'oeuvre locales pour adapter chaque conception au contexte géotechnique réel, souvent révélé par des sondages SPT qui caractérisent la portance des couches superficielles.

Isoler sismiquement un bâtiment, c'est choisir de faire travailler le sol avec la structure plutôt que de lutter contre ses mouvements.

Nos domaines de service

Méthodologie et portée

Un projet récent dans le secteur de la Croix-de-Chavaux nous a confrontés à une configuration typique de la vallée du Paillon : des limons sableux compressibles sur six mètres, puis un substratum marneux altéré. Le maître d'ouvrage voulait un hôpital capable de rester opérationnel après un séisme. Nous avons d'abord croisé les données d'un essai CPT avec un profil de vitesse d'ondes de cisaillement pour caler le spectre de réponse. Ensuite, le dimensionnement des isolateurs a intégré plusieurs itérations : choix du type d'appareil, déplacement maximal sous séisme de projet, stabilité au flambement, et comportement en torsion accidentelle. Ce qui distingue notre approche, c'est le refus du catalogue standard. Chaque conception d'isolation sismique à la base à Montreuil est unique parce que la stratigraphie locale l'est aussi. Nous modélisons le bâtiment et ses isolateurs dans un logiciel aux éléments finis, en analysant temporellement l'effet de plusieurs accélérogrammes naturels compatibles avec la sismicité régionale. La vérification finale porte sur les efforts résiduels dans la superstructure, qui doivent rester dans le domaine élastique pour les éléments primaires. Les déplacements différentiels entre l'ouvrage isolé et les réseaux enterrés font aussi l'objet d'une attention particulière, car c'est souvent là que se nichent les pathologies post-sismiques les plus coûteuses.

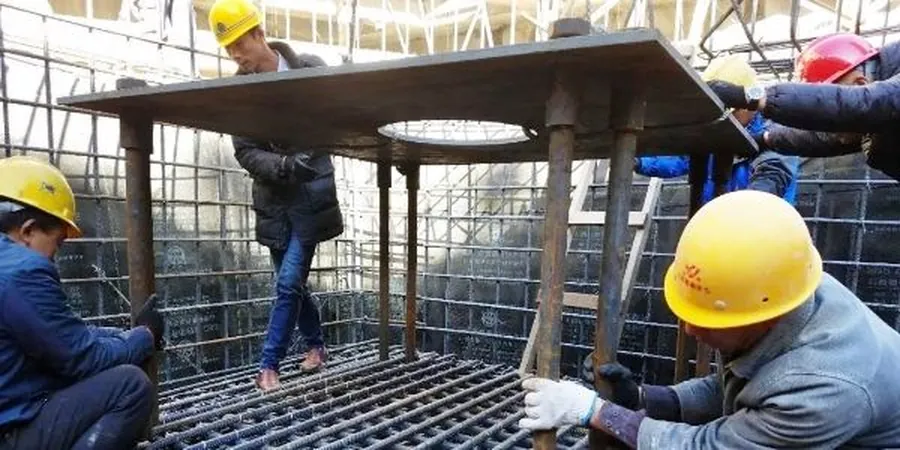

Conception d'isolation sismique à la base à Montreuil
Image technique — Montreuil

Considérations locales

L'Eurocode 8 — et sa déclinaison française NF EN 1998-1 — impose pour les structures de catégorie d'importance III et IV en zone 4 une vérification explicite du comportement non linéaire. À Montreuil, cette exigence n'est pas théorique : la combinaison de sols meubles en surface et d'un aléa sismique modéré à fort crée des effets de site amplificateurs. Sans isolation, un bâtiment rigide fondé sur pieux traversant les limons peut subir des accélérations d'étage deux à trois fois supérieures à l'accélération au rocher. Le risque principal d'une conception d'isolation sismique mal calibrée est le déplacement excessif de l'interface d'isolation, pouvant entraîner un choc contre les butées parasismiques périphériques ou la ruine des joints de dilatation. Un autre écueil classique est la sous-estimation du tassement différentiel sous les isolateurs périphériques, surtout quand le substratum présente un pendage marqué, comme c'est le cas sur les versants de la vallée. Nous croisons systématiquement les données de plusieurs campagnes géotechniques pour fiabiliser le modèle de sol avant de figer la conception des appuis.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.biz

Normes applicables

NF EN 1998-1 (Eurocode 8) — Calcul des structures pour leur résistance aux séismes, NF P 06-013 — Règles de construction parasismique applicables aux bâtiments, NF EN 15129 — Dispositifs antisismiques, NF EN 1337-3 — Appuis structuraux — Appuis en élastomère, ISO 22762 — Isolateurs sismiques en élastomère

Paramètres techniques

ParamètreValeur typique
Période propre du système isolé2,0 à 3,5 s (visée de conception)
Amortissement équivalent visqueux15 à 30 % selon type d'isolateur
Déplacement maximal de calcul (séisme ultime)150 à 400 mm
Accélération spectrale transmise (pseudo-accélération)0,15 à 0,35 g
Raideur horizontale effective par appareil0,8 à 2,5 kN/mm
Capacité portante verticale des isolateursJusqu'à 15 MN par unité
Norme de dimensionnement de référenceEurocode 8 (NF EN 1998-1) et NF P 06-013

Questions fréquentes

Quel est le coût d'une étude de conception d'isolation sismique pour un bâtiment neuf à Montreuil ?

Pour un projet de bâtiment courant (logements, bureaux) avec une surface de plancher jusqu'à 3 000 m², le coût de l'étude complète — incluant les investigations géotechniques complémentaires, la modélisation dynamique, et le dossier de conception des isolateurs — se situe généralement entre 3 380 € et 8 340 € hors taxes. Ce montant varie surtout en fonction du nombre de types d'isolateurs différents et de la complexité de la géométrie en plan. Les bâtiments irréguliers ou de grande hauteur nécessitent des analyses pushover et des modèles plus fins, ce qui augmente le temps d'étude.

Quelle est la différence entre une isolation sismique à la base et un renforcement parasismique classique ?

L'isolation sismique à la base consiste à insérer une couche de faible raideur horizontale entre la fondation et la superstructure, typiquement via des isolateurs en élastomère ou à friction. L'objectif est d'augmenter la période fondamentale de l'ouvrage pour la décaler de la zone d'amplification spectrale, et de concentrer l'essentiel du déplacement sismique dans cette interface. Un renforcement classique, lui, rigidifie la structure avec des voiles ou des contreventements pour encaisser les efforts. La première approche réduit drastiquement les accélérations transmises aux étages ; la seconde les accepte en les dissipant dans des rotules plastiques contrôlées. Pour un hôpital ou un centre de secours à Montreuil, l'isolation est souvent la seule solution permettant de garantir l'opérationnalité post-séisme.

Dans quels types de sols l'isolation sismique est-elle la plus recommandée ?

L'isolation sismique est particulièrement pertinente lorsque le sol présente des vitesses d'ondes de cisaillement faibles à modérées — typiquement des classes de sol C, D ou E selon l'Eurocode 8. À Montreuil, les alluvions du Paillon avec des VS30 autour de 200-300 m/s entrent parfaitement dans ce cadre. Ces sols amplifient les accélérations en surface, ce qui pénalise une structure fixe classique. En isolant, on filtre ces amplifications. En revanche, sur un rocher sain affleurant (classe A), l'intérêt de l'isolation est moindre car le contenu spectral est déjà décalé vers les hautes fréquences. Nous recommandons toujours de coupler l'étude d'isolation avec une campagne de MASW pour caractériser précisément la classe de sol et éviter un sous-dimensionnement.
